工業TTLL轉RS-232隔離通訊收發器模塊_UT-M232 TTL轉RS-232（5V）模塊

UT-M232 TTL轉RS-232（5V）模塊

產品名稱：TTL轉RS-232（5V）模塊
規格型號：UT-M232
RS-232信號：232RXD、232TXD、SGND
TTL信號： RXD、TXD、GND
RS-232信號具有600W防浪涌保護
隔離電壓：1000V DC

產品概述：

UT-M232 系列隔離收發器模塊，是集成電源隔離、電氣隔離、RS-232  接口芯片、具有隔離及總線保護功能于一身；方便嵌入用戶的設備使產品具有連接到RS-232 網絡的功能。該系列模塊采用灌封工藝，具有很好的隔離特性，隔離電壓高達1000V DC。可用于工業通訊、煤礦行業、電力監控、樓宇自動化、石油化工、PLC 與變頻器的通信。


產品參數：

產品參數
輸入電壓DC4.75～5.25V
模塊靜態電流小于50mA
模塊發送電流小于60mA
RS-232總線接口具有ESD總線保護功能，雙絞線輸出，浪涌保護功能600W
串行接口兼容+5V 標準UART接口
輸入數據波特率最大115200bps
數據延時從接收數據切換到發送數據延時時間：最小30μs，最大100μs
隔離電壓1000VDC
工作環境
溫度范圍-40℃～+85℃
濕度5～95%不結露


訂購信息：

訂購信息
型號UT-M232
信號/接口TTL5V
RS-232√
接口保護等級RS-232600W浪涌
通訊速率300bps-115.2Kbps
使用環境溫度-40/85℃
濕度5-95%
電源無源

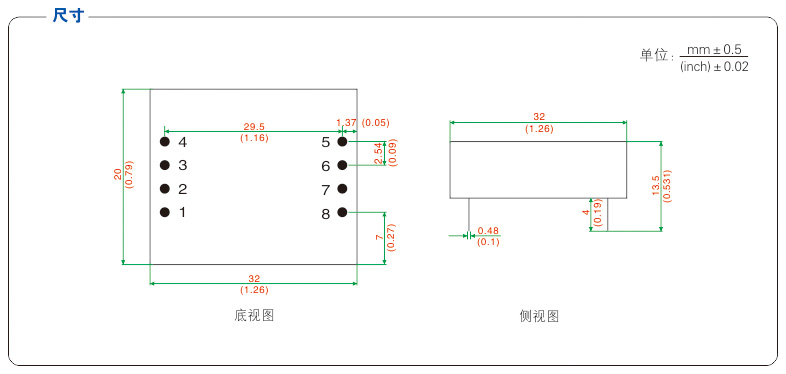

產品尺寸：

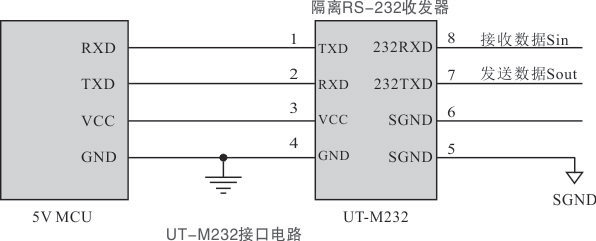

典型電路示意圖：



UT-M232規格書

文件大?。?53KB

適用產品：UT-M232

更新日期：2017/5/25

版本號：V 1.0

UT-M232說明書

文件大?。?56KB

適用產品：UT-M232

更新日期：2024/2/28

版本號：V 1.0
