工業串口通信自動收發模塊_UT-M482 TTL轉RS-485/422（5V）模塊

UT-M482 TTL轉RS-485/422（5V）模塊

產品名稱：TTL轉RS-485/422（5V）模塊
規格型號：UT-M482
RS-422信號：T+、T-、T/R+、T/R-
RS-485信號：485+、485-
TTL信號： RXD、TXD、GND
RS-485/422總線600W防浪涌保護
隔離電壓：1000V DC

產品概述：

UT-M482 系列隔離收發器模塊，是集成電源隔離、電氣隔離、RS-485/422  接口芯片 具有隔離及總線保護功能于一身；方便嵌入用戶的設備使產品具有連接到RS-485/422 網絡的功能。該系列模塊采用灌封工藝，具有很好的隔離特性，隔離電壓高達1000V DC?？捎糜诠I(yè)通訊、煤礦行業、電力監控、樓宇自動化、石油化工、PLC


產品參數：

產品參數
輸入電壓DC4.75～5.25V
工作電源模塊靜態電流小于65mA
模塊發送電流小于80mA
RS-422總線接口標準RS-485/422接口，具有ESD總線保護功能，內置4.7K上下拉電阻，雙絞線輸出，浪涌保護功能600W
總線驅動能力每路RS-485/422網絡至少32個節點
串行接口兼容+5V 標準UART接口
輸入數據波特率最大115200bps
數據延時從接收數據切換到發送數據延時時間：最小30μs，最大100μs
隔離電壓1000VDC
工作環境溫度范圍-40℃～+85℃
濕度5～95%不結露


訂購信息：

訂購信息
型號UT-M482
信號/接口TTL5V
RS-485/422600W浪涌
接口保護等級RS-485/422√
通訊速率300bps-115.2kbps
使用環境溫度40/85℃
濕度5-95%
電源無源

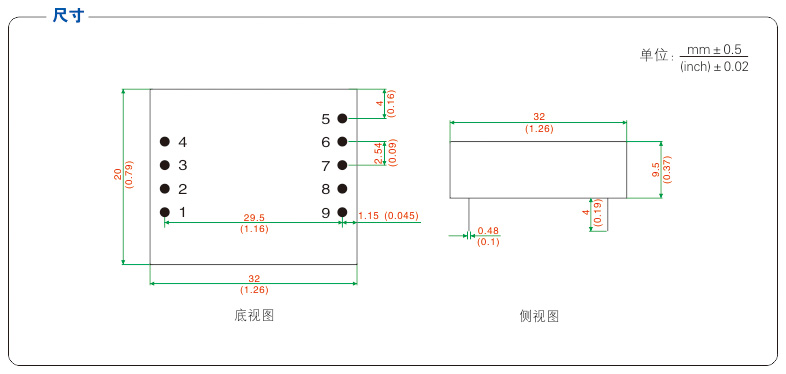

產品尺寸：

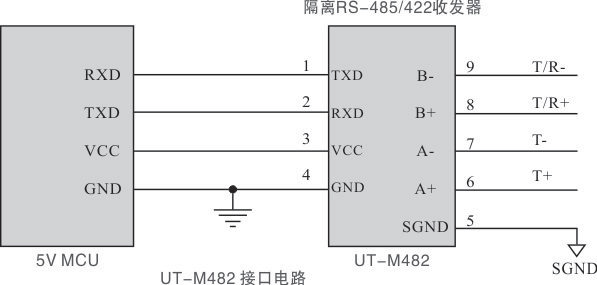

典型電路示意圖：



注：UT-M482不兼容3.3V TTL電平，由于UT-M482系列模塊內部自帶A/B線上下拉電阻(4.7K)和浪涌保護功能，因此用戶一般無需總線保護器件。

UT-M482說明書

文件大小：688KB

適用產品：UT-M482

更新日期：2018/12/18

版本號：V 1.0
