長線增強驅動器_UT-212 RS-232串口長線驅動器

UT-212 RS-232串口長線驅動器

產品名稱：長線驅動器
規格型號：UT-212
通訊協議：RS-232串口
產品特性：光電隔離
應用等級：工業級

產品概述：

UT-212 RS-232光電隔離長線驅動器或長線收發器或長距光隔轉發器，它可以在光隔離的同時將兩臺異步通信的RS-232設備的通信距離延長至最大12公里。

由于采用了光電隔離技術，完全隔離了兩端RS-232設備的電氣與地線回路，從而保護通信設備免受電源地線回路和浪涌的干擾損壞，明顯地提高了通信系統的可靠性與穩定性，同時由于改變了原來RS-232接口單端傳輸方式，使用了雙線平衡傳輸，大大增大了通信距離。

UT-212體積小巧，對導線沒有特殊要求，不需要外接電源，可以直接插到設備的RS-232接口，使用非常方便。

UT-212系列產品已經被廣泛地應用于點到點RS-232通信、多用戶終端與主機的聯接、RS-232遠程控制系統、程控交換機計費終端、衛星接收機。


產品特性：

● 使串行口RS-232的通信距離延長到12公里

● 平衡電流傳輸，抗干擾能力強

● 采用光電隔離防止地線回路浪涌和浪涌損壞設備

● 隔離電壓：2500Vrms脈沖或500VDC連續

● 支持RS-232異步通信標準

● 直接插入RS-232接口，使用方便

● 不需要外接電源

● 使用專用通信線或普通導線即可

● 傳輸速率可達 57.6kbps

● 全雙工或半雙工方式、體積小巧


產品參數：

產品參數
RS-232C接口DB9孔連接器（DTR與DCD短接，RTS與CTS短接）
長距傳輸線接口使用DB9針連接器
終端類型RS-232C一側（近端）直接接DTE設備
使用傳輸線使用4條銅線傳輸
接線方法遠端兩個DB9針連接器之間2接3、3接2、4接5、5接4
遠端DB9定義3是T-，4是T+、2是R-、5是R+，兩只產品相連時是對稱的
供電由TXD、RTS、DTR之一供電
傳輸信號TXD和RXD雙向傳輸
接口一端符合EIA RS-232C和CCITT  V.24異步協議、另一端使用專用4芯銅線
連接器RS-232一側使用DB9孔連接器線路一側使用DB9針連接器
傳輸模式異步、全雙工或單工
距離

12KM使用24AWG導線@9600BPS

1KM使用24AWG導線@38.4KBPS

100M使用24AWG導線@57.6KBPS

隔離電壓2500Vrms脈沖或500VDC連續
速率最高異步57.6KBPS
電源串口自供電
重量30g
使用環境-40℃ 到 85℃，相對濕度為5%到95%
外形尺寸62mmX34mmX18mm


訂購信息：

訂購信息
型號UT-212
信號/接口RS-232DB9母頭
RS-232DB9公關
接口保護等級RS-232 INPUT±3KV ESD
RS-232 OUTPUT±3KV ESD
通訊速率300bps-57600bps
使用環境溫度-40/85℃
溫度5-95%
電源無源

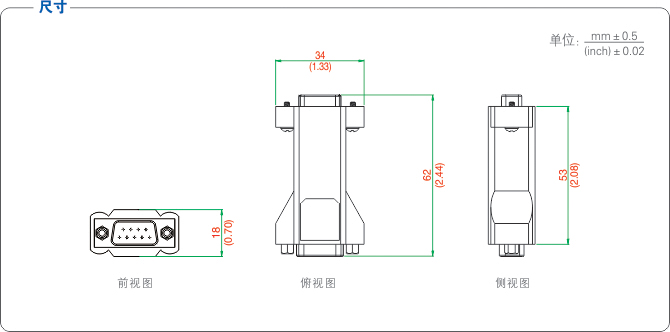

產品尺寸圖：



應用領域 ：

●點對點的RS-232通信

●多用戶系統

●遠程終端

●多用戶終端與主機聯接

●RS-232遠程控制系統

●程控交換機計費終端

●衛星接收機

●遠程尋呼臺系統

●不共地的RS-232設備間聯接

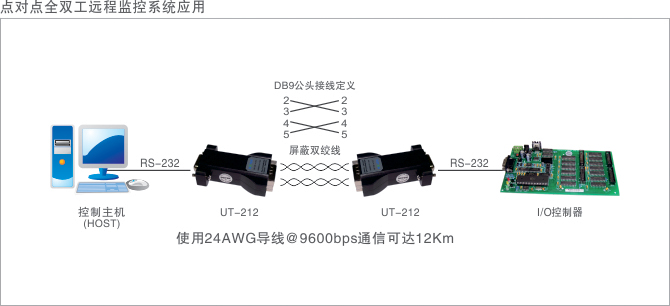

應用領域示意圖


UT-212規格書

文件大?。?66KB

適用產品：UT-212

更新日期：2017/5/22

版本號：V 1.0

UT-212說明書

文件大小：823KB

適用產品：UT-212

更新日期：2024/2/28

版本號：V 1.0
