UT-ETH04-AM 車載以太網分析儀

UT-ETH04-AM 車載以太網分析儀

產品名稱：車載以太網分析儀
規格型號：UT-ETH04-AM
通道數量：智能4通道
傳輸速率：千兆

產品概述：

UT-ETH04-AM 是一款高性能多通道千兆車載以太網分析儀，適用于車載以太網數據監控和解析、通信 測試、ECU 刷寫、產線升級等多場景下的仿真分析測試。集成 4 路 100/1000BAST-T1 端口和集成 2 路 100/1000BASE-T 標準以太網 RJ45 端口，實現車載以太網和標準以太網的協議轉換。在交換機模式下 4 路 車載以太網和 2 路標準以太網可以直接相互通訊，實現對車載以太網節點的捕獲分析。在獨立網模式下可以 通過 NAT 方式實現 ETH6 標準以太網口跨網段和 4 路車載以太網轉發通訊。即可將車載以太所設備的任意 IP 地址和端口號，映射到 ETH6 標準以太網口 IP 地址和端口號，方便解決了現場設備法修改 IP 地址和端口號的 問題。同時 ETH5 標準以太網口具有鏡像功能，可用于捕獲其余的指定端口數據將數據鏡像到鏡像端口。 UT-ETH04-AM 設計時充分考慮了工業現場環境的復雜性，從抗干擾角度進行了全方位的硬件設計采用 高性能工業級芯片、大容量 TVS、EMC 的 PCBLayout，這些賦予 UT-ETH04-AM 強大工業應用能力。


產品特性：

  • 支持100/1000BASE-T1(車載以太網)和100/1000BASE-T(標準以太網)之間點對點的數據轉換。

  • 支持100/1000BASE-TX 自協商功能。

  • 支持鏡像監控模式、可設置主從及速率模式。

  • 支持獨立網模式，所有接口進行隔離通信。

  • 深度定制優化系統提供穩定可靠的網絡服務功能。

  • 搭載宇泰自主研發的UT-NAT(代理網絡機制),無需配置終端實現IP轉換功能。

  • 支持系統運行燈、電源指示燈、T1 端口指示燈、RJ45 網絡口指示燈等 工作狀態指示功能。

  • 支持工作溫度范圍:-40~85℃;存儲溫度范圍:-40~85℃;相對濕度范圍:5%~95%無凝露。

  • 支持寬壓供電，支持防反接保護，工作電壓：DC9~48V,標準工作電壓12V1A。


典型產品應用：

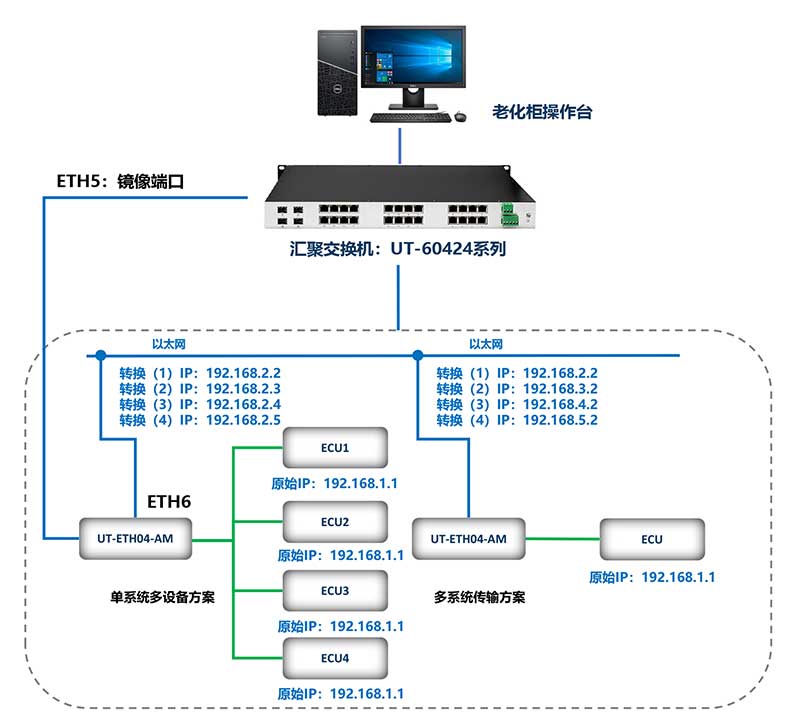

多臺同 IP 設備測試方案：

如在產線測試時，同時測試4 臺同型號的 ECU，而 ECU 的 IP 地址等參數都一樣，傳統的測試方法就無法對相同 IP 的設備進行同時測試。此時可以使用宇泰自主研發的UT-NAT（代理網絡機制）功能，可以免配置終端，實現ECU批量測試需求，多應用在智能老化柜場景需求當中。

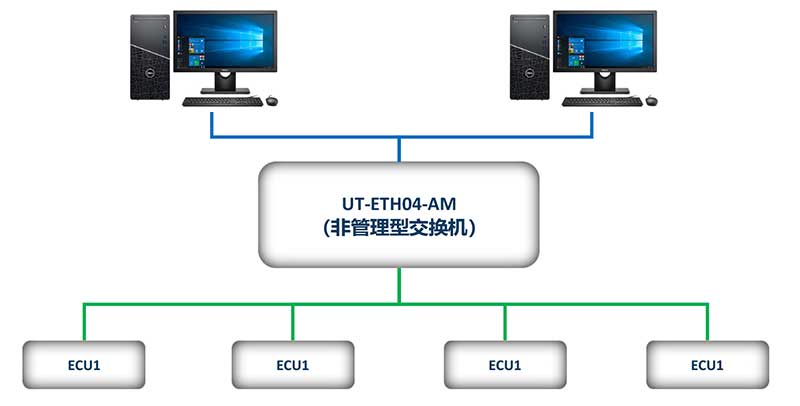

交換機模式：

當把設備的交換機模式開啟時，UT-ETH04-AM可作為 6端口千兆交換機。此時設備和我們經常用的非網管型交換機的功能一樣。



產品參數：

產品參數
規格類目規格名稱規格參數
操作系統操作系統基于Linux深度定制
車載以太網通道數量4路
接口形式專用車載以太網高速連接器（泰科TEMatenet接口）
通信速率100/1000M自適應
Master/Slave模式支持車載以太網自適應或手動配置主從模式
以太網通道數量3路
接口形式RJ45
通信速率100/1000M自適應
工作模式NAT模式支持將多臺相同IP/MAC的ECU虛擬成不同IP/MAC的ECU
交換機模式4路車載以太網和2路普通以太網組成交換機
端口鏡像支持將車載以太網數據映射至普通RJ45網口檢測
管理維護支持web配置
電氣與防護工作電壓DC9~48V，標準工作電壓  12V1A
整機功耗≤12W
工作溫度-40°C~+85°C
外殼金屬外殼設計
安裝方式導軌式、掛耳式
指示燈支持顯示100/1000BASE-T1的Master/Slave模式、鏈接狀態和數據運行狀態等
復位按鈕可將設備的參數配置恢復為出廠值
產品尺寸158mm×122mm×30mm

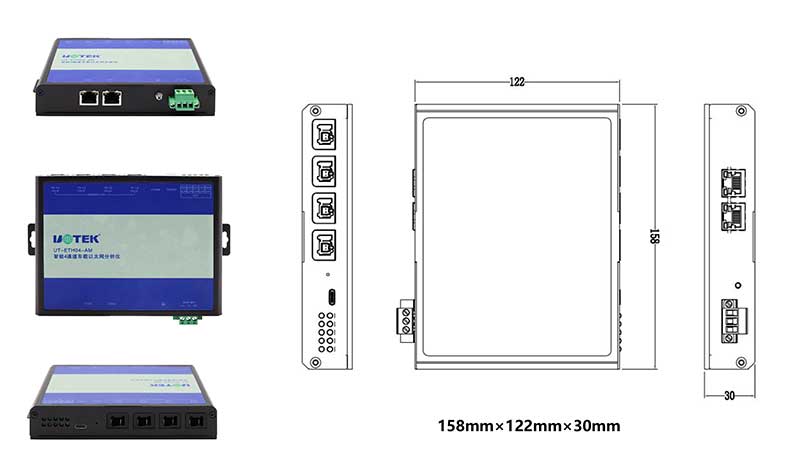

產品尺寸：







UT-ETH04-AM車載以太網分析儀產品簡介

文件大小：1.68MB

適用產品：UT-ETH04-AM

更新日期：2025-04-25

版本號：V1.0
